當前位置：首頁 > 產品中心 > 帶溫度變送器熱電偶 > 小巧型一體化溫度變送器
簡要描述：小巧型一體化溫度變送器是采用進口元件，用不銹鋼材料封裝的，它與電氣線路形成一體，體積小巧，應用方便，它精度高，穩定性好，耐振，適應各種工業現場的需要，該產品主要應用于石油、化工、機電設備、制藥、食品及小型試驗裝置等。
產品型號：
廠商性質：
更新時間：2024-01-29
訪問次數：1548 詳細介紹

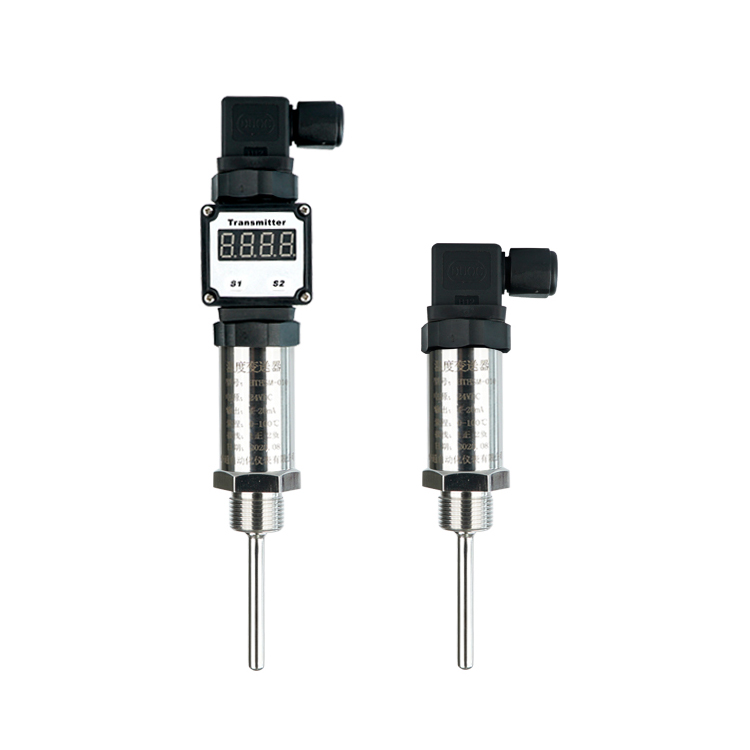

小巧型一體化溫度變送器
小巧型一體化溫度變送器是采用進口元件，用不銹鋼材料封裝的，它與電氣線路形成一體，體積小巧，應用方便，它精度高，穩定性好，耐振，適應各種工業現場的需要，該產品主要應用于石油、化工、機電設備、制藥、食品及小型試驗裝置等。溫度變送器的工作原理是：熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
應用：
通常和顯示儀表，記錄儀表，電子計算機等配套使用。輸出4-20mA直接測量各種生產過程中-200-1200℃范圍內液體，蒸汽和氣體介質及固體表面溫度。
特點
二線制輸出4-20mA，抗干擾能力強；
節省補償導線及安裝溫度變送器費用；
測量范圍大；
全部316不銹鋼封裝，堅固耐用；
赫斯曼電氣連接，使用方便；
小型化設計，方便使用；
主要技術指標：
輸入信號：Pt100 Pt1000等熱電阻及各種類型熱電偶
測量范圍：-200～1200℃
準確度：0.2 0.5%FS
輸出信號：4～20mADC二線制
供電電源：12～36VDC
負載電阻：Rmax=50×(Us-7.5V)
穩定性：±0.1%FS/年
環境溫度：-40～85℃
環境濕度：≤95%RH
承壓能力：10MPa
外殼材料：1r18Ni9Ti
防護等級：IP65
重量：0.6Kg(Φ6 L=200mm)
信號傳輸條件：DIN赫斯曼插頭
圖例說明：
1、接線線纜引出孔；2、赫斯曼接頭；3、連接件；4、不銹鋼殼體或散熱片；5、安裝螺紋；6、保護管
注：赫斯曼接頭內：“1”接24V電源+；“2”接4-20mA信號輸出；“3”和“4”為空
選型：
口-( ℃)-口-口-口--（L×I）小巧型溫度變送器 | |||||||
小巧型溫度變送器 | |||||||
代碼 | 輸入類型 | ||||||
P | Pt100熱電阻 | ||||||
C | Cu50熱電阻 | ||||||
K | K分度熱電偶 | ||||||
E | E分度熱電偶 | ||||||
S | S分度熱電偶 | ||||||
M | 用戶指定 | ||||||
代碼 | 測量范圍 | ||||||
（℃） | 用戶指明 | ||||||
代碼 | 安裝方式 | ||||||
C1 | M27×2 | ||||||
C2 | M16×1.5 | ||||||
C5 | 其它（用戶指定） | ||||||
代碼 | 保護管材質 | ||||||
G1 | 1Cr18Ni9Ti | ||||||
G2 | 304不銹鋼 | ||||||
G3 | 316不銹鋼 | ||||||
G4 | 陶瓷 | ||||||
G5 | 鋼玉管 | ||||||
代碼 | 保護管直徑 | ||||||
D1 | Φ12 | ||||||
D2 | Φ16 | ||||||
D3 | 用戶指定 | ||||||
代碼 | 插深 | ||||||
L×I | L×I= mm(用戶指定,L代表總長,I代表插深) | ||||||
