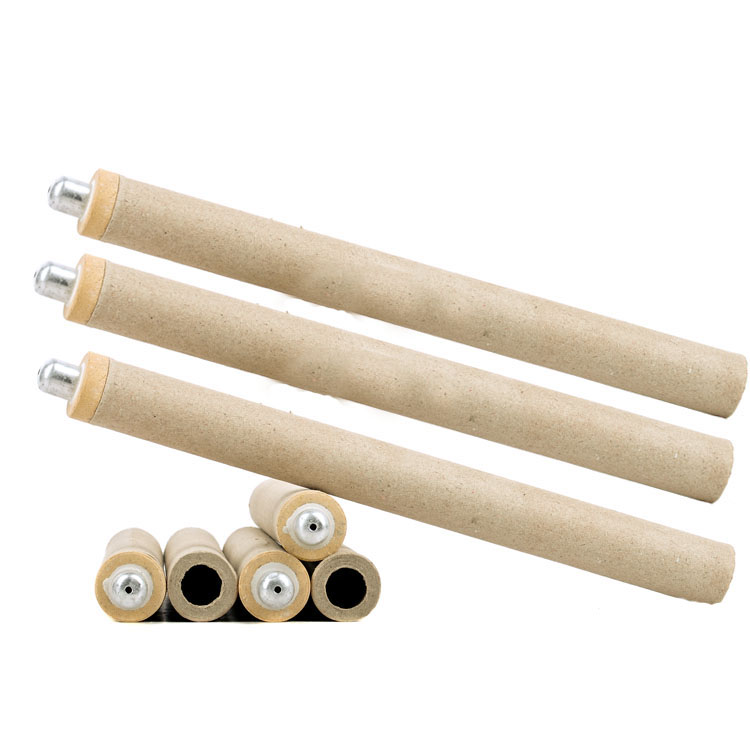

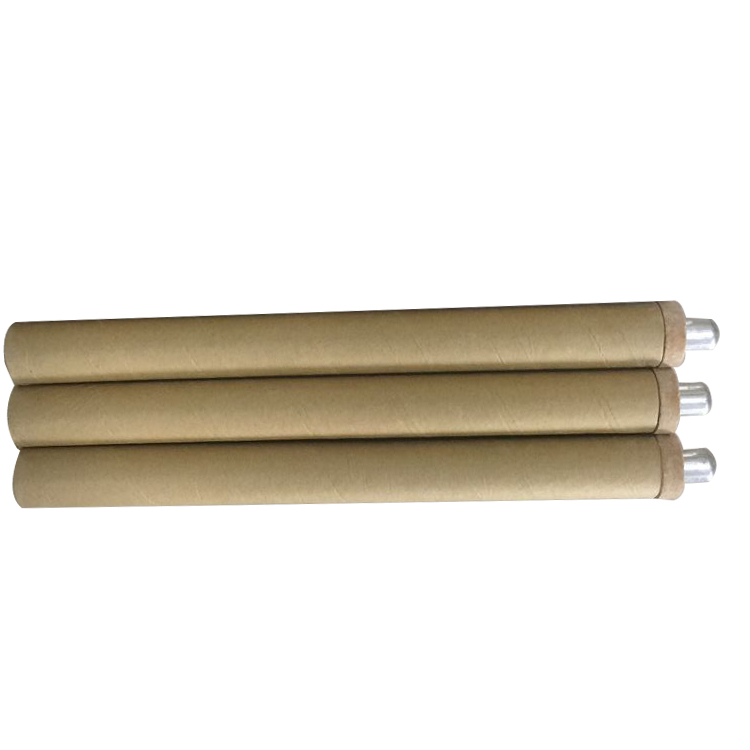

快速測溫?zé)犭娕加糜跍y(cè)量鋼水及高溫熔融金屬的溫度，是一次性消耗式熱電偶。它的工作原理是根據金屬的熱電效應，利用熱電偶兩端所產生的溫差電熱測量鋼水及高熔融金屬溫度。

熱電效應，利用熱電偶兩端所產生的溫差電熱測量鋼水及高熔融金屬溫度?？焖贌犭娕嫉慕Y(jié)構，它主要由測溫偶頭與大紙管構成。偶頭主要有正負偶絲焊接在補償導線上，補償導線穿嵌在支架上，支架外套有小紙管，偶絲以石英支撐和保護。*外裝有防渣帽，全部零組件集中裝入泥頭中并以耐火填充劑粘合成一整體，而不可拆卸，故為一次性使用。

使用方法

1、根據測量的對象和范圍，選擇適當保護紙管長度及適用的測溫槍。

2、把快速熱電偶裝在測溫槍上，并使二次儀表指針（或數顯器）回零，這時說明接觸良好，可以進行測量。

3、快速熱電偶插入鋼水深度以300－400mm為宜，測量時不要測到爐壁或渣子上，做到：快、穩、準，當二次儀表得到結果時，應立即提槍，快速熱電偶在鋼水中浸漬時間不得超過5秒，否則易燒毀測溫槍。

4、測溫槍從爐內提出后，取下使用過的熱電偶，并裝上新的，停頓幾分鐘，準備下次測量。不得連測連拆，否則造成溫差波動。

規格型號及性能

運輸與貯存

產品在裝卸時要小心輕放，運輸過程中，不得受潮，產品應貯存在相對濕度不大于80%，空氣流通，不含有引起產品腐蝕的有害氣體，整箱擺放在干燥的倉庫中。

熱電偶工藝說明

1、消耗式快速熱電偶（測溫探頭），是為煉鋼、煉鐵工藝過程（包括電爐、轉爐、精煉爐、LF爐、吹氧站、鋼包、鐵水包、中間包等）中測量金屬液體溫度而設計的溫度傳感器。
2、快速熱電偶是通過測量熱電動勢來實現測溫的，其主要部分是偶頭，它由兩種不同金屬材料組成，將補償導線、U型石英管、塑料支架、高溫泥頭、保護帽和紙管組成一體。盡管是一種消耗式產品，但它的性能將直接影響被測產品的質量，因此對于快速熱電偶的生產環節，各種組成的質量、安裝、焊接、技驗、庫存保管等要求十分嚴格。
3、使用時只需通過測溫槍的連接，再由人工或機械方式插入一定深度的高溫熔體中，將得到的熱電動勢傳送到智能化顯示設備上，便可得到熔體的溫度值。

技術參數

分度號：WRe3/25 上限溫度1820℃
S（鉑銠10-鉑）上限溫度1760℃
R（鉑銠13-鉑）上限溫度1760℃
B（鉑銠30-鉑銠6）上限溫度1800℃
允差：普通級（P）±5℃精密級（J）±2℃
絲材精度：鈀點（1554℃）（P）±3℃（J）±1.5℃
紙管長度：300~1800mm（可按需定制）
保護帽：鋼或鋁
測成率：≥98%
響應時間：≤5s
