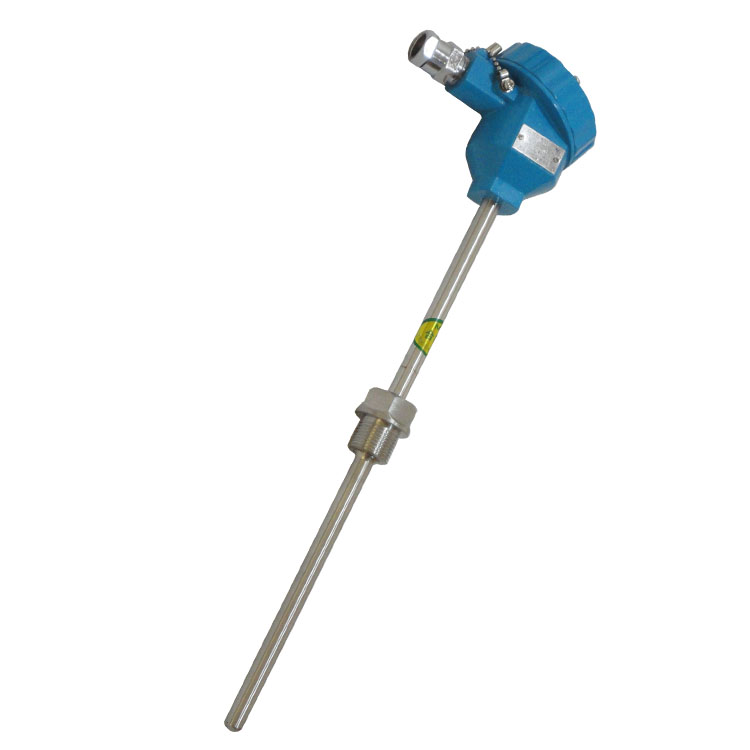

一體化防爆熱電偶熱電阻通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4～20mA。直接測量各種生產過程中的0～1800℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。

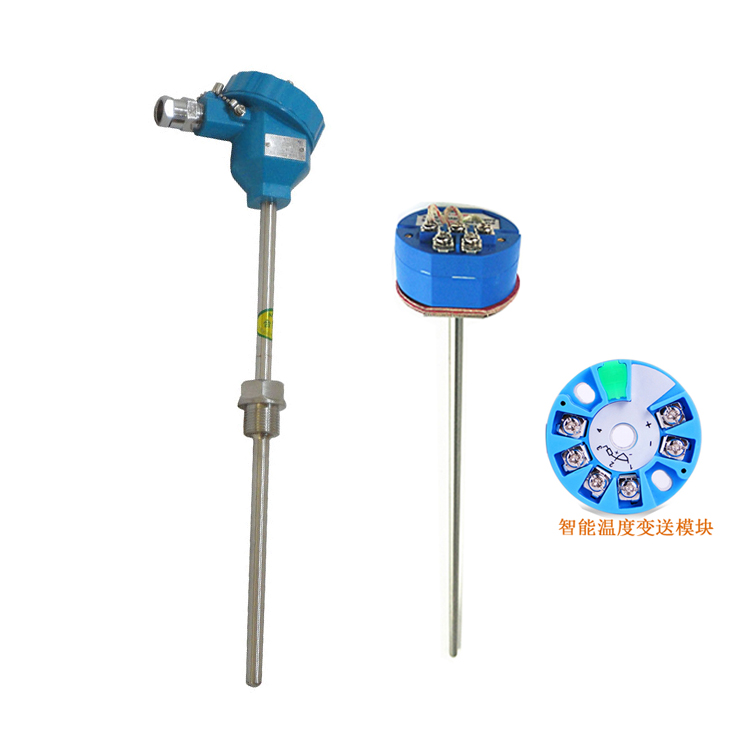

一體化防爆熱電偶熱電阻的輸出為統一的4～20mA信號；可與微機系統或其它常規儀表匹配使用。也可用戶要求做成防爆型或防火型測量?jī)x表帶溫度變送器熱電阻又稱一體化防爆熱電阻，一體化防爆熱電阻是指在熱電阻的防水或隔爆接線盒內裝入放大變送模塊（即溫度變送器），與傳感器連接形成一體化，輸出標準4-20mA 電流信號或也可以輸出0-5V或1-5V的電壓信號。通常和顯示儀表、記錄儀表、電子計算機等配套用，直接測量各種生產過程中的0度-500度范圍內的液體、蒸汽和氣體介質以及固體表面溫度。

溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電阻產生的電阻經冷端補償放大后，再帽由線性電路消除電阻與溫度的非線性誤差，*后放大轉換為4～20mA電流輸出信號。為防止熱電阻測量中由于斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。當熱電阻斷絲或接解**時，變送器會輸出*大值（28mA）以使儀表切斷電源。　溫度變送器模塊為24V供電、二線制或三線制的一體化熱電阻。產品采用進口集成電路，將熱電阻的信號放大，并轉換成4-20mA的輸出電流,或0～5V的輸出電壓。其中鎧裝變送器可以直接測量氣體或液體的溫度特別適用于低溫范圍測量，克服了冷凝水對測溫所帶來的影響.

特點

二線制輸出4-20mA，抗干擾能力強；節省補償導線及安裝溫度變送器費用；**可靠，使用壽命長；冷端溫度自動補償，非線性校正電路；

工作原理

熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA電信號給工作儀表，工作儀表便顯示所對應的溫度值。

隔爆熱電偶（阻）利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行測溫。熱電偶（阻）產生的熱電勢（電阻值）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表顯示出所對應的溫度值。

主要技術參數

產品執行標準

IEC584

IEC751

IEC1515

JB/T5518-91

JB/T7391-94

類 別 ：SBW 模塊式溫變 SBW 一體化 　準 確 度：0.2%F.S 0.5%F.S 　輸 入 熱電阻：Cu50,Cu100,pt100,tp1000 　輸 出 ：二線制 4-20mA DC 或者三線制 4-20mA DC，負載電阻250 1/2、傳輸導線 電阻100 1/2 　使用溫度： -25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ） 　溫度影響： ≤0.05%/ ℃ 　濕 度 ：5-95%RH 　現場顯示： 無 3　1/2LED 3 1/2LCD 0-100% 等分刻度 　顯示精度：無 數字式： 0.5 級 指針式： 2.0 級 　負載能力 ：< 600 Ω （額定負載 250 Ω ） 　外形尺寸： 44×18 70 ×100（中繼器） 　允差等級：0.1,0.2,0.5 　供電電源：24V.DC±10% 　防護等級：IP65 　防爆等級： dIIBT4 、 dIIBT5 。CT4 、 CT6 　超小型（模塊φ44×18 ）一體化，通用性強　冷端、溫漂、非線形自動補償。 　測量精度高，長期穩定性好。 　溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。 　一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶?！C(jī)械保護 IP68。 　采用熱電阻溫變，可免用補償導線，降低成本　液晶、數碼管、指針等多種指示功能方便現場適時監控。 　現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝。如條件不允許可采用延長保護管長度的方法以達到保護溫度變送器的目的。

測量范圍及允差

1）熱電阻測溫范圍及允差

2）熱電偶測溫范圍及允差

輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100

輸出方法： 二線制

精度等級：

溫度變送器精度等級：0.1 0.2 0.5

顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.

供電電源：24V.DC±10℅

防護等級：IP65

防爆等級：

隔爆型：dⅡBT4 dⅡCT5 dⅡCT6

本質**型：iaⅡCT6

絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.

熱響應時間：

當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；

基本誤差：

儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。

絕緣電阻　儀表輸出接線端子與外殼之間的絕緣電阻應不小于50 1/2

引模擬型特點

● 精度高 　● 量程、零點外部連續可調 　● 穩定性能好 　● 正遷移可達500%、負遷移可達600% 　● 二線制 　● 阻尼可調、耐過壓 　● 固體傳感器設計 　● 無機械可動部件、維修量少 　● 重量輕（2.4kg） 　● 全系列統一結構、互換性強　● 小型化（166mm總高） 　● 接觸介質的膜片材料可選 　● 單邊抗過壓強 　● 低壓澆鑄鋁合金殼體

智能型特點

●超級的測量性能，用于壓力、差壓、液位、流量測量　●數字精度：+（-）0.05% 　●模擬精度：+（-）0.75%+（-）0.1%F.S 　●全性能：+（-）0.25F.S 　●穩定性：0.25% 60個月 　●量程比：100：1 　●測量速率：0.2S 　●小型化（2.4kg）全不銹鋼法蘭，易于安裝 　●過程連接與其它產品兼容，實現*佳測量 　●世界上**采用H合金護套的傳感器（磚利技術），實現了優良的冷、熱穩定性 　●采用16位計算機的智能變送器 　●標準4-20mA，帶有基于HART協議的數字信號，遠程操控 　●支持向現場總線與基于現場控制的技術的升級。

使用說明

1、為了使熱電阻的測量端與被測介質之間有充分的熱交換,應合理選擇測點位置,盡量避免在閥門,彎頭及管道和設備的死角附近裝設熱電阻.

2、帶有保護套管的熱電阻有傳熱和散熱損失,為了減少測量誤差,熱電偶和熱電阻應該有足夠的插入深度:

(1)對于測量管道中心流體溫度的熱電阻,一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝).如被測流體的管道直徑是200毫米,那熱電阻插入深度應選擇100毫米;

(2)對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度),為了減小保護套對流體的阻力和防止保護套在流體作用下發生斷裂,可采取保護管淺插方式或采用熱套式熱電阻.淺插式的熱電阻保護套管,其插入主蒸汽管道的深度應不小于75mm;熱套式熱電阻的標準插入深度為100mm;

(3)假如需要測量是煙道內煙氣的溫度,盡管煙道直徑為4m,熱電阻插入深度1 m即可.

(4)當測量原件插入深度超過1m時,應盡可能垂直安裝,或加裝支撐架和保護套管.

 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。
