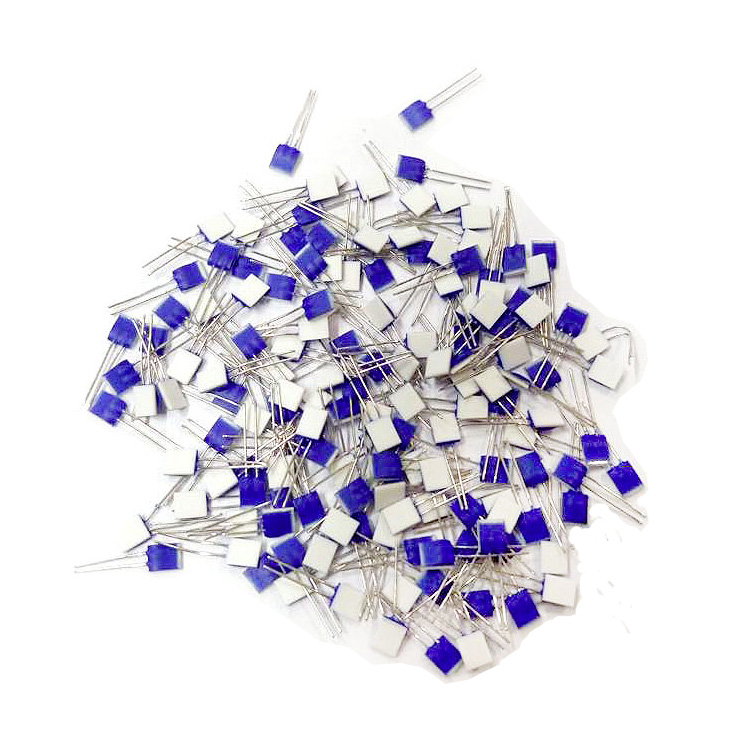

簡要描述：PT100A薄膜鉑電阻是由Heraeus公司出廠.根據不同使用范圍,傳感器分為四組主要類型,用于超低溫測量(始于 -196 °C),低溫測量(到 +400 °C),中溫測量(到 +600 °C)及高溫測量(到 +1000°C)。為100, 200, 500, 1000 和 10000 Ohm的電阻值可供使用。
產品型號：pt50,pt100,pt1000
廠商性質：
更新時間：2024-01-29
訪問次數：1512 詳細介紹
工業用薄膜鉑熱電阻作為新一代的溫度測量和調節傳感器，通常用來和顯示儀表等配套，以直接測量各種生產過程中-79℃～600℃范圍內液體，蒸汽和氣體介質及固定表面等溫度。
技術參數
熱電阻感溫元件在0℃的電阻值（R0）
分度號Pt100 B級 R0=100±0.12Ω
鉑熱電阻的電阻與溫度關系一般可用以下關系表示：在-79～0℃范圍內
Rt=R0{1+At+Bt2+C(t-100℃)t3}
Rt=R0(1+At+Bt2)
Rt 為t℃時熱電阻的電阻值（Ω）
式中的R0為0℃時熱電阻的電阻值（Ω）
t為被測介質溫度（℃）
A、B、C等均為有關的分度常數
測量范圍和準確度
熱電阻類別 | 分度號 | 精度等級 | 測溫范圍℃ | 允許偏差△t ℃ |
WZP型薄膜鉑熱電阻 | Pt100 | B級 | -79～600 | ±（0.3 +0.005︱t︱） |
□ 型號和規格
型 號 | 尺寸mm | 0℃標稱電阻 | 測溫范圍℃ | ||||
d | b | w | i | ø | |||
MWFT-1 | 0.5 | 4 | 2 | 8 | 0.2 | 100Ω | -79～400 |
MWFT-2 | 0.5 | 10 | 3 | 10 | 0.2 | 100Ω | -79～500 |
MWFT-3 | 0.5 | 15 | 3 | 10 | 0.25 | 100Ω | -79～600 |
薄膜鉑熱電阻的優點
薄膜鉑熱電阻的優點，已成為鉑熱電阻元件的主體，其鮮明的優點體現如下：
① 體積細小目前*小尺寸的薄膜鉑熱電阻元件，其寬度為3μm，長度1.6mm，厚度為0.6mm;
② 響應時間快在τ0.5 的條件下，水流速V=0.2m/s 時僅為0.05s，空氣流速V=1m/s 時僅為4s;
③ 一致性好 自動化的生產和檢測線，使元件具有良好的一致性;
④ 機械性能好抗震、抗振動等機械性能明顯優于繞絲類鉑熱電阻元件;
⑤ 精度高除常規的 B 級、A 級外，還可提供1/3B 級及1/10B 級精度的元件;
⑥ 測溫范圍寬從-196℃到1000℃的薄膜鉑熱電阻元件已經出現并投入應用，*高溫度達到1250℃的產品已在研發，不久將可面市;
⑦ 結構多樣化從傳統的帶引線結構，到無引線的SMD 產品以及適應于各種特殊領域的特殊結構的產品已經面市;
⑧ 長期穩定性好在元件的極限溫度工作超過1000 小時后，其電阻值的變化<0.02%;
⑨ 標稱阻值多從 Pt6.8 到Pt10k 的產品均已投入市場;
